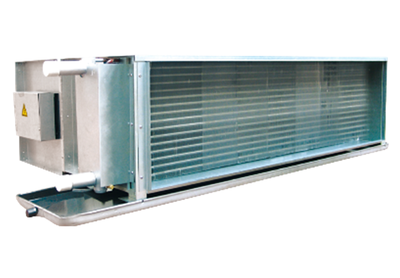

Фанкойл канальный Royal clima MACS-I-PD270P2K
Арт.: Артикул: 36732
Характеристики
Бренд
Royal clima
Модель
MACS-I-PD270P2K
Напряжение, В
220
Производитель
Китай
Гарантия
1 год
Обогрев, кВт
41.3
Авторизуйтесь, чтобы получить дополнительную скидку
Персональная цена
0 ₽
В кредит
от 0 ₽ в месяц
от 0 ₽ в месяц
Нашли дешевле?
Снизим цену для вас
Снизим цену для вас
Доставка в г. Москва: от 1500 ₽ / от 3 дней
Самовывоз в Казани: Через 2 дня
Royal Clima (Роял Клима) MACS - I - PD 270 P 2 K – это эргономичный канальный фанкойл с высоким статическим давлением. Последнее обстоятельство позволяет встраивать эту модель в разветвленные длинные воздуховоды, которые соединяют между собой два и более помещения. Поддон для конденсата и фильтр грубой очистки входят в комплект. Особенности и преимущества: Двухтрубное исполнение. Подходит для длинных систем воздуховодов. Изменяемая сторона забора воздуха (сзади/снизу). Высокий статический напор фанкойла (180 Па). Большой поддон в комплекте. Фильтр в комплекте. Серия MACS-I-PD2K представлена широким ассортиментом канальных фанкойлов с различной степенью холодопроизводительности. Каждая модель изготавливается из прочных и надежных материалов в соответствии с современными стандартами качества, экологичности и безопасности. Сторону воздухозабора в фанкойлах можно менять в двух положениях: снизу или сзади.
Характеристики
Общие характеристики
Бренд
Royal clima
Модель
MACS-I-PD270P2K
Производитель
Китай
Гарантия
1 год
Страна
Италия
Площадь, м2
263
Уровень шума, дБа
60
Диаметр вых. воды
1 1/4
Диаметр вх. воды
1 1/4
Перепад давления, кПа
39.5
Диаметр дренажа
3/4
Расход воды, л/мин
75
Электропитание
Напряжение, В
220
Производительность
Обогрев, кВт
41.3
Охлаждение, кВт
26.3
Потребление при обогреве, кВт
1.260
Потребление при охлаждении, кВт
1.260
Расход воздуха, м3/ч
3264
Тип и конструкция
Тип фанкойла
Канальные фанкойлы
Вес и габариты
Вес, кг
85
Длина, см
66
Ширина, см
178
Высота, см
44.5
Объем, м3
0.52279
